Как подключить камеру видеонаблюдения:

Ни одна система безопасности не обходится без видеонаблюдения. Подробнее о выборе камеры видеонаблюдения можно прочитать здесь.

У многих при покупке комплекта видеонаблюдения возникают сложности при подключении оборудования. Однако эта проблема является не столь сложной.

В стандартный комплект поставки обычно входит: камера видеонаблюдения (аналоговая), видеорегистратор, винчестер для видеорегистратора, блок питания, кабель и разъёмы.

Все камеры видеонаблюдения по условиям эксплуатации разделяются на внутренние камеры и камеры уличного типа. Так же камеры имеют множество различных корпусов: купольные камеры, корпусные камеры, камеры с поворотным механизмом. Но не стоит пугаться такого разнообразия, т.к. принципы монтажа для всех типов идентичны.

Этапы установки камеры видеонаблюдения в квартире, дома, на улице:

1-й ШАГ: Расположение

На первом этапе нам необходимо определиться с расположением камеры, расположением места наблюдения и способом крепежа. Для этого нужно составить план помещения и, зная угол обзора видеокамеры, расположить камеры на чертеже. При этом важно избежать слепых зон. Монтаж обычно производится либо на потолок, либо на стену.

2-й ШАГ: Замер проводки

Далее мы должны определить сколько нам потребуется кабеля. Его необходимо протянуть от места наблюдения до самой камеры. Так же важно учесть запас кабеля на обоих концах не менее 0,5 метра.

3-й ШАГ: Выбор кабеля

Для передачи видеосигнала можно использовать сетевой UTP кабель ("витая пара"). Обычно используется кабель с 8-ю жилами, следовательно, можно подключить до 4-х камер на один кабель. Для стабильной передачи по UTP кабелю видеосигнала необходимо использовать пассивный приёмо-передатчик. Максимальное расстояние для передачи ч/б видеоизображения 600 м, цветного - 400. Однако, если расстояние передачи превышает эти пределы, в UTP возникают потери сигнала и изображение будет зашумлённым. В данном случае используем активный приемо-передатчик, который позволяет передавать ч/б видеосигнал до 2000 м, цветной - до 1300 м. Так же нам необходим кабель питания, например, ШВВП 2х0,75.

Альтернативой UTP является коаксиальный кабель. Он включает одну жилу для сигнала и две жилы для питания, т.е. к одному кабелю подключается одна камера. Коаксиальный кабель в сравнении с UTP имеет возможность передавать сигналы на более дальние расстояния. Также применяются с активными приёмо-передатчикиами.

Все кабели разделяют по способу применения на уличные и внутренние. В отличие от внутренних уличные кабели имеют более стойкую защитную оплётку.

4-й ШАГ: Подготовка и монтаж проводки

Для защиты кабеля используем гофрированную трубу ПВХ. Это один из недорогих вариантов защиты от механических повреждений.

Нам необходимо протянуть кабель через гофру. Для начала отмеряем нужную длину гофры и аккуратно отрезаем, чтобы зонд не ускользнул внутрь, загибаем его на конце. Кабеля стоит взять на 1 м больше гофры. Далее приматываем изолентой кабель к зонду гофры и вытягиваем его на другом конце.

Для удобства монтажа прокладываем кабель вдоль строительных конструкций при помощи специальных клипс либо над подвесным потолком.

Наряду с гофрой для защиты так же можно использовать кабель-каналы различных видов.

5-й ШАГ: Подключение камеры видеонаблюдения

После того как монтаж проводки завершён можно приступать к подключению камеры. В нашем случае использовалась недорогая камера видеонаблюдения novicam a61.

В каждой камере имеется сигнальный выход (обычно жёлтого цвета) с разъёмом BNC и вход питания (чёрный) PV-T2M.

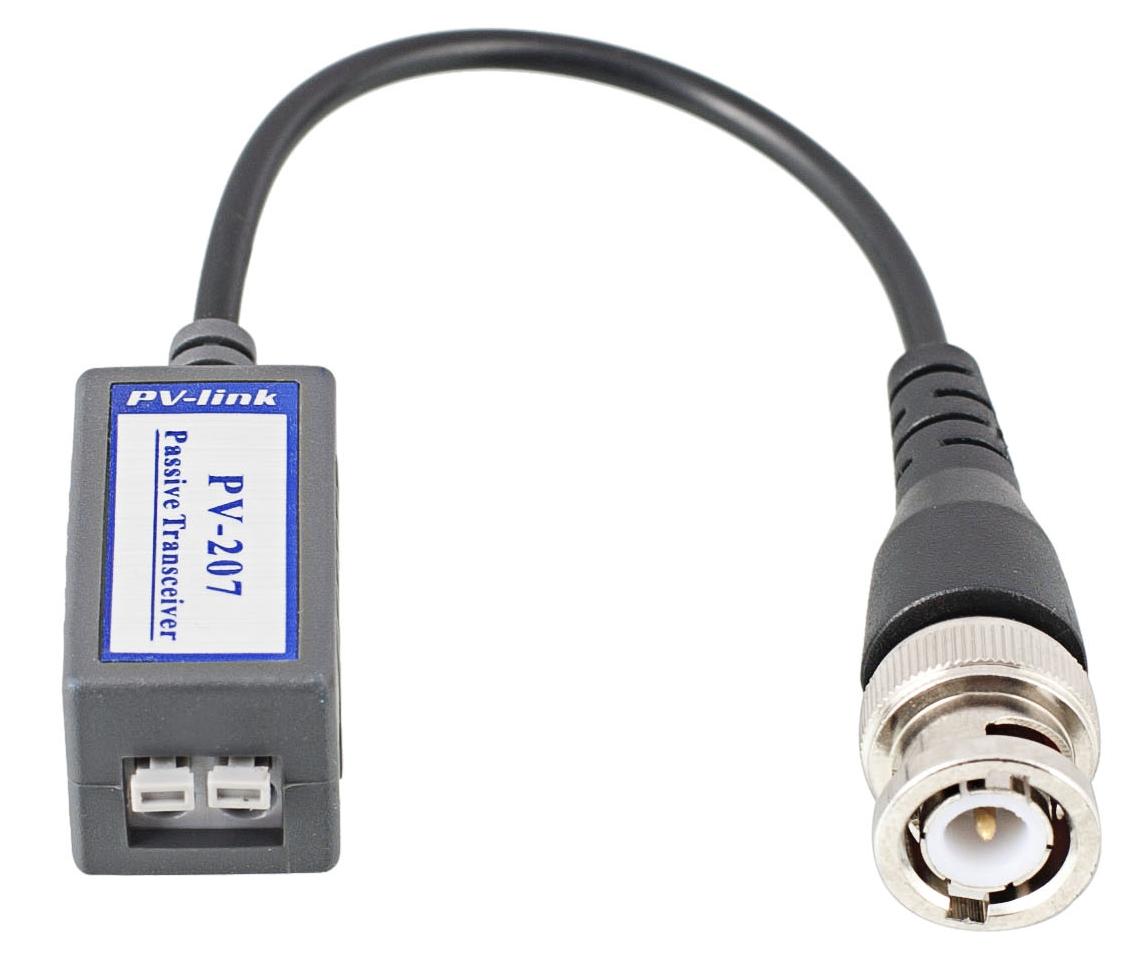

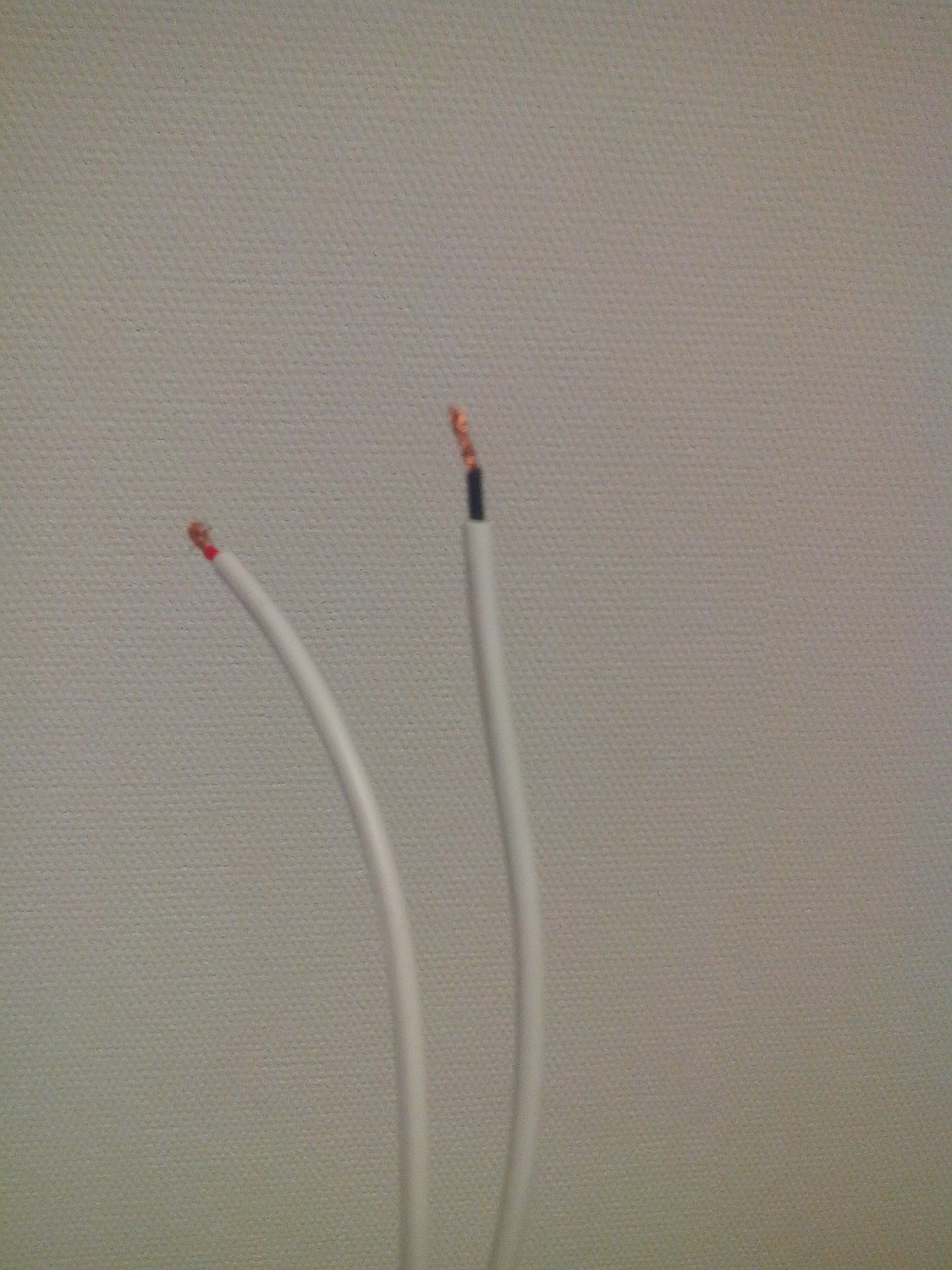

Для начала оголяем примерно 20 см гофры. Далее снимаем оплётку с сигнального кабеля и оголяем одну пару проводов (в данном случае оранжевый(-) и бело-оранжевый(+)). Подключаем к нему ответный разъём в виде приёмо-пассивного передатчика рисунок ниже слева. К кабелю питания, рисунок справа, подключаем разъём PV-T2F со стороны камеры и PV-T2M со стороны блока питания. Это делается по обе стороны кабеля. Если имеется несколько камер, то питание камер подключается последовательно.

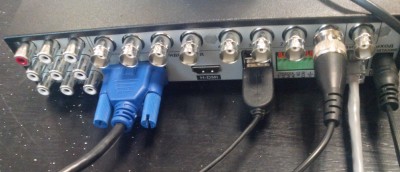

Далее необходимо проверить работоспособность камеры. Подключаем её к 8-ми канальному видеорегистратору novicam f2, так же к регистратору подключаем монитор (через VGA разъём) или к телевизору (через HDMI разъём),  внутреннюю сеть, мышку. Так же необходимо подать питание через сеть 220В на видеорегистратор и камеру через блок питания, который преобразует напряжение 220В в пониженное до 12 или 24В. Если необходимо подать питание на несколько камер через один блок питания, то следует обрезать разъём PV-T2F на блоке питания и соединить параллельно все "-" провода. С "+" проводами делаем такую же операцию, после чего изолируем их друг от друга и от воздействий факторов внешней среды и включаем в сеть. Количество ампер на блоке питания следует выбирать исходя из количества камер. Следует посмотреть сколько потребляет энергии каждая камера и сложить их показатели, так же лучше сделать запас 10%. К примеру, камера novicam a61 потребляет 250мА, следовательно ей подойдёт блок питания на 1А PV-DC1A.

Если изображение на экране монитора появилось и выглядит стабильно и без искажений, можно далее продолжить монтаж.

Далее следует изолировать все контакты и разъёмы и спрятать их в распаячную коробку, изображённую ниже.

Монтаж камеры видеонаблюдения производится к потолку или стене обычно несколькими саморезами.

6-й ШАГ: Регулировка камеры и настройка изображения

В заключении необходимо отрегулировать положение видеокамеры: по вертикали, по горизонтали и положение точки горизонта.

Монтаж завершён!
